Timer Utilizando o PIC16F628A

VERSÃO COM DISPLAY DE 7 SEGMENTOS

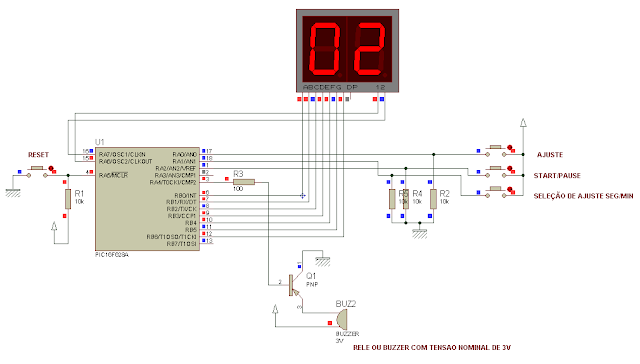

Nesse projeto como em outro anterior, é utilizado para uma contagem regressiva de tempo. A diferença está na utilização do PIC16F628A. Este PIC é muito limitado, o pino RA4 não funcionam como saída, pois é do tipo dreno aberto(drena a corrente). Para isso pode-se utilizar um transistor do tipo PNP, pois aterrando sua base poderemos obter uma corrente elétrica sobre o buzzer.

Possui três botões de funções: ajuste, seleção de ajuste( minutos ou segundos) e um botão deSTART/STOP, além do botão RESET que foi ligado no pino de RESET(MCLR). Foi utilizado também dois display de 7 segmentos CC (Catodo Comum). Na hora da montagem do circuito, conecte os pinos (A,...,G) do display num resistor de 470 Ohm.

O botão de seleção de ajuste é usado tanto para ajustar os segundos/minutos como para visualizar o tempo dos minutos, caso mantenha-o pressionado.

Observação: Configure o PIC para utilizar o Oscilador Interno( 4 MHz ). Se você estiver utilizando oMikroC PRO for PIC, vá no menu PROJECT , Edit Project... e seleciona o modo oscilador como:INTOSC Oscillator: I/O function on RA6/..., I/O function on RA7/....

DOWNLOAD:
Firmware: Timer16F628A.hex;
Arquivo de simulação do Proteus: Timer16F628A.DSN;

CóDIGO-FONTE:


//VARIAVEIS
int cnt;
short minutos,segundos;
char m1,m2,s1,s2;
bit start,oldstate1,oldstate2;
char numeros[10] = {63,6,91,79,102,109,125,7,127,111};//7 segmentos CC

//ROTINA DE INTERRPÇÃO
void interrupt(){
TMR0 = 155;
cnt++;
INTCON.T0IF=0; //flag de interrpção
}

void main() {
//CONFIGURAÇÃO DOS REGISTROS
CMCON = 0b11111111;//desliga comparador analogico
OPTION_REG=0b00000001; //configura timer0
INTCON.GIE=1;  //habilita interrupcap global
INTCON.T0IE=1; //habilita interrupcao do timer0
TMR0=155;
TRISB=0b00000000;
TRISA=0b00011111;//pino RA4 definido como entrada.

//DEFINIÇÃO DE VALOR DAS VARIÁVEIS
segundos=0;
minutos=0;

//BIT DE STATUS
start=0;
oldstate1=0;
oldstate2=0;

while(1){
 if(cnt>=2500){
  cnt=0;
        if(start){
        segundos--;
        if(segundos<0){
                  segundos=59;
                  minutos--;
                  if(minutos<0){
                               TRISA.F4=0; //define pino RA4 como saída
                               PORTA.F4=1; //tanto faz o valor, o q queremos e //aterrar a base do transistor.
                               minutos=0;
                               segundos=0;
                               start=0;
                               }
                  }
        }
 }

//........AJUSTE DOS SEGUNDOS/MINUTOS..............
if(!PORTA.F1){//.........SEGUNDOS...........
if(PORTA.F0){
 oldstate1=1;
 }
 if(!PORTA.F0 && oldstate1){
              oldstate1=0;
              segundos++;
              if(segundos==60) segundos=0;
}
}else{//.................MINUTOS............
 if(PORTA.F0){
 oldstate1=1;
 }
 if(!PORTA.F0 && oldstate1){
              oldstate1=0;
              minutos++;
              if(minutos==60) minutos=0;
}
}
//..........START/PAUSE............
if(PORTA.F2){
              oldstate2=1;
}
if(!PORTA.F2 && oldstate2){
             oldstate2=0;
             start = ~start;
}

//DIGITOS
m1 = minutos/10;
m2 = minutos%10;
s1 = segundos/10;
s2 = segundos%10;

//DISPLAY DE 7 SEGMENTOS

if(PORTA.F1==0){
PORTA=0b01000000;
PORTB=numeros[s2];
delay_ms(1);
PORTA=0b10000000;
PORTB=numeros[s1];
delay_ms(1);
}else{
PORTA=0b01000000;
PORTB=numeros[m2];
delay_ms(1);
PORTA=0b10000000;
PORTB=numeros[m1];
delay_ms(1);
}


}
}

VERSÃO COM DISPLAY LCD 16X2

Eu fiz essa segundo versão, a pedido do meu amigo Florisvaldo, utilizando um display LCD 16x2. Vantagens: Você pode escrever textos, simbolos, números à vontade e utiliza um número menor de pinos com relação ao circuito anterior;

Possui o mesmo funcionamento da versão anterior.

Na saída para o buzzer utilizei um relê ligado em paralelo com o diodo. Não se esqueça disso caso você utilize o relê, a função desse diodo é proteger o microcontrolador da tensão reversa. Essa tensão reversa pode ter valores muito altos.

DOWNLOAD:

Firmware: TimerV2.hex;

Arquivo de simulação do Proteus: TimerV2.DSN;

CóDIGO-FONTE:


// pinos do LCD
sbit LCD_RS at RB4_bit;
sbit LCD_EN at RB5_bit;
sbit LCD_D4 at RB0_bit;
sbit LCD_D5 at RB1_bit;
sbit LCD_D6 at RB2_bit;
sbit LCD_D7 at RB3_bit;

sbit LCD_RS_Direction at TRISB4_bit;
sbit LCD_EN_Direction at TRISB5_bit;
sbit LCD_D4_Direction at TRISB0_bit;
sbit LCD_D5_Direction at TRISB1_bit;
sbit LCD_D6_Direction at TRISB2_bit;
sbit LCD_D7_Direction at TRISB3_bit;

//VARIAVEIS
int cnt;
short minutos,segundos;
char digito;
bit start,oldstate1,oldstate2;

//ROTINA DE INTERRPÇÃO
void interrupt(){
TMR0 = 155;// carrrega TMR0 com o valor 155
cnt++;
INTCON.T0IF=0;//limpa a flag de interrupção
}

void main() {
//CONFIGURAÇÃO DOS REGISTROS
CMCON = 0b11111111;//desliga comparador analogico
OPTION_REG=0b00000001; //configura timer0
INTCON.GIE=1;  //habilita interrupcap global
INTCON.T0IE=1; //habilita interrupcao do timer0
TMR0=155;//carrega TMR0 com o valor 155
TRISB=0b00000000;//deifine todas os pinos da portA como saidas
TRISA=0b11111111;//deifine todas os pinos da portb como entradas
PORTB.F6=0;//define valor baixo para pino RB6

//DEFINIÇÃO DE VALOR DAS VARIÁVEIS
segundos=0;
minutos=0;

//BITS DE STATUS
start=0;
oldstate1=0;
oldstate2=0;

Lcd_Init();
Lcd_Cmd(_LCD_CLEAR);
Lcd_Cmd(_LCD_CURSOR_OFF);
delay_ms(100);

while(1){
 if(cnt>=2500){
  cnt=0;
        if(start){
        segundos--;
        if(segundos<0){
                  segundos=59;
                  minutos--;
                  if(minutos<0){
                               PORTB.F6=1;
                               minutos=0;
                               segundos=0;
                               start=0;
                               }
                  }
        }
 }

//........AJUSTE DOS SEGUNDOS E MINUTOS........
if(!PORTA.F2){
if(PORTA.F0){
 oldstate1=1;
 }
 if(!PORTA.F0 && oldstate1){
              oldstate1=0;
              segundos++;
              if(segundos==60) segundos=0;
}
}else{
 if(PORTA.F0){
 oldstate1=1;
 }
 if(!PORTA.F0 && oldstate1){
              oldstate1=0;
              minutos++;
              if(minutos==60) minutos=0;
}
}
//..........START/PAUSE............
if(PORTA.F1){
              oldstate2=1;
}
if(!PORTA.F1 && oldstate2){
             oldstate2=0;
             start = ~start;
}

Lcd_Out(1,6,"Timer");//Escreve no LCD
digito = minutos/10;//recupera o algarismo mais significativo
Lcd_Chr(2,6,digito+48);//converte o algarismo em caracter e escreve
digito = minutos%10;//recupera o algarismo menos significativo
Lcd_Chr_CP(digito+48);//converte o algarismo em caracter e escreve
Lcd_Out_CP(":");
digito = segundos/10;//recupera o algarismo mais significativo
Lcd_Chr_CP(digito+48);//converte o algarismo em caracter e escreve
digito = segundos%10;//recupera o algarismo menos significativo
Lcd_Chr_CP(digito+48);//converte o algarismo em caracter e escreve
delay_ms(10);
}
}
